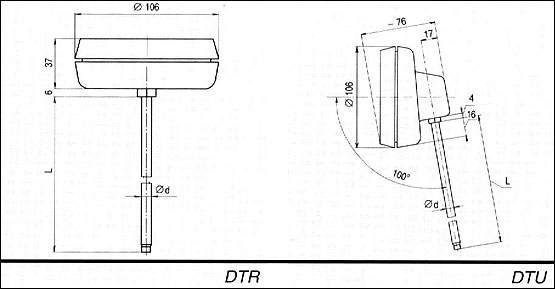

Teploměry rovné DTR, úhlové DTU


Dvojkovové technické teploměry jsou určeny svou konstrukcí a přesností pro běžná měření teplot za provozních podmínek.Používají se k přímému měření teplot téměř ve všech průmyslových odvětvích. Lze je používat v kotelnách, strojovnách, sklenících, v systémech ústředního vytápění a podobně. Pro zvláštní případy se teploměry vyrábějí též v provedení do ztížených klimatických podmínek (T34).
V některých případech, zejména při vyšším tlaku než 0,3 MPa na stonek teploměru, nebo ve zvláštních případech zamontování teploměru, se stonky vkládají do teploměrových jímek.
Teploměry s rozsahem 0 °C až +350 °C a 0 °C až +450 °C se nesmějí používat bez jímky. Teploměry s délkou stonku 60 mm se vyrábějí pouze v typovém provedení DTR s rozsahy do +200 °C.
Aby údaje teploměru byly správné, je nutno při zabudování zajistit, že celý měřicí systém bude ponořen v měřené teplotě. Doporučená hloubka ponoru P je alespoň 60 mm, pro rozsah 0-350 °C a 0-450°C minimálně 80 mm. Dovolená tolerance pro všechny rozsahy je ± 2,5 % v celém rozsahu. Hmotnost typu DTR je cca 340 g a typu DTU cca 430 g. Udaná hmotnost je průměrná - liší se v závislosti na délce stonku

Povrchová úprava stonků
stonky Ć 8 mm bez povrchové úpravy
stonky Ć 12 mm nastříkány ochranným lakem
zlepšené provedení - chrom


Technické údaje

Teploměr
 Dělení stupnice
 Rozsah stupnice
 Měřicí rozsah
Délka stonku ... L [ mm ]
Typ
 po °C
 °C
 °C
 Ćd = 8 mm (mat. nerez (AKVS)) Ćd = 12 mm (mat. ocel tř. 11)
x x x 60 100 160 250 400 630 1000 1500
DTR 2 -30 až +50 -20 až +40 x x x x x x x x
2 0 až 120 -20 až +40 x x x x x x x x
5 0 až 200 20 až 180 x x x x x x x x
10 0 až 350 50 až 300 x x x x x x x x
10 0 až 450 50 až 400 x x x x x x x x
DTU 2 -30 až +50 -20 až +40 x x x x x x x
2 0 až 120 20 až 100 x x x x x x x
5 0 až 200 20 až 180 x x x x x x x
10 0 až 350 50 až 300 x x x x x x x
10 0 až 450 50 až 400 x x x x x x x
