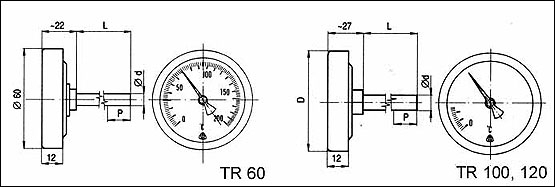

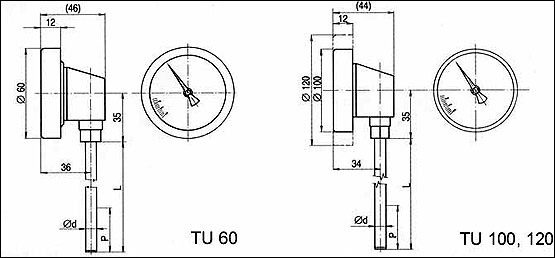

Teploměry rovné TR, úhlové TU


Technické teploměry s dvojkovovým měřicím systémem jsou univerzálně použitelné přístroje k měření místních teplot v téměř všech průmyslových odvětvích. Teploměry je možno použít k měření teplot v jakékoliv poloze. Hlavice teploměru může být umístěna do prostředí jednoduchého v rozmezí teplot -30 °C až +110 °C. Dovolená tolerance pro všechny rozsahy je ±2% z celého rozsahu. Měřená hodnota nesmí překročit max. rozsah stupnice. Teploměry jsou vyráběny s různými délkami stonků, jak je uvedeno v tabulce. V některých případech, zejména při vyšším přetlaku než 0,3 MPa na stonek teploměru, se stonky vkládají do teploměrových jímek. Jímku je nutné použít také do prostředí kapalného nebo agresivního, hrozí-li proniknutí media dovnitř stonku.


Popis
Teploměr se skládá z hlavice a stonku vyrobených z nerezové oceli (hlavice-ocel dle normy DIN 1.4300, stonek- ocel dle normy DIN 1.4541).Stonek od délky 630 mm zhotoven z materiálu nerez nebo Fe+Zn (mat.ocel tř.11)

Aby údaje teploměru byly správné, je nutno při zabudování zajistit, že celý měřicí systém bude ponořen v měřené teplotě. Doporučená hloubka ponoru P je 100 mm. Teploměr TR s délkou stonku 45 a 60mm se smí používat pouze s teploměrovou jímkou.

Teploměry s rozsahem 0 až 350 °C a 0 až 450 °C se nesmějí používat bez jímky.


Technické údaje

Teploměr hlavice Dělení stupnice Rozsah stupnice Měřicí rozsah Délka stonku ... L [ mm ]
Typ D [mm] po °C °C °C Ć d = 8 mm
(mat. nerez
(AKVS))
 Ć d = 10 mm (mat. ocel tř. 11 nebo AKVS) x* jen AKVS
45 60 100 160 250 400 630 1000 1500
E7009 60 1 -30 až +50 -20 až +40 x x x x
1 0 až 120 20 až 100 x x x x x
2 0 až 200 20 až 180 x x x x x
5 0 až 350 50 až 300 x x x
10 0 až 450 50 až 400 x x x
E7010 100 1 -30 až +50 -20 až +40 x x x x x x x x
1 0 až 120 20 až 100 x x x x x x x x x
2 0 až 160 20 až 140 x x x x x x x x
2 0 až 200 20 až 180 x x x x x x x x x
5 0 až 350 50 až 300 x x x x x x x
10 0 až 450 50 až 400 x x x x x x x
E7020 120 1 -30 až +50 -20 až +40 x x x x x x* x* x*
1 0 až 120 20 až 100 x x x x x x x x
2 0 až 200 20 až 180 x x x x x x x x
5 0 až 350 50 až 300 x x x x x x x
10 0 až 450 50 až 400 x x x x x* x* x*

Teploměr
hlavice
Dělení stupnice
Rozsah stupnice
Měřicí rozsah
Délka stonku ... L [ mm ]
Typ D [mm] po °C °C °C Ć d = 8 mm
(mat. nerez
(AKVS))
Ć d = 10 mm (mat. ocel tř. 11 nebo AKVS)

x* jen AKVS

100 160 250 400 630 1000 1500
E7109 60 1 -30 až +50 -20 až +40 x x x x
1 0 až 120 20 až 100 x x x x
2 0 až 200 20 až 180 x x x x
5 0 až 350 50 až 300 x x x x
10 0 až 450 50 až 400 x x x x
E7110 100 1 - 30 až 50 -20 až +40 x x x x x x x
1 0 až 120 20 až 100 x x x x x x x
2 0 až 160 20 až 140 x x x x x x x
2 0 až 200 20 až 180 x x x x x x x
5 0 až 350 50 až 300 x x x x x x x
10 0 až 450 50 až 400 x x x x x* x* x*
E7120 120 1 -30 až+50 -20 až +40 x x x x x x x
1 0 až 120 20 až 100 x x x x x x x
2 0 až 200 20 až 180 x x x x x x x
5 0 až 350 50 až 300 x x x x x x x
10 0 až 450 50 až 400 x x x x x* x* x*
