Tlakoměry s odporovým vysílačem
NG 160 mm / SPODNÍ PŘIPOJENÍ
Typ : 03363 rozsahy do 10 Mpa (včetně vakuometrů a manovakuometrů) Typ : 03364 rozsahy do 100 Mpa
URČENÝ PRO VNITŘNÍ MONTÁŽ S JEDNODUCHÝM VYSÍLAČEM Průměr pouzdra - 160 mm / bajonetové Materiál pouzdra – nerez Průzor - sklo Materiál péra - bronz typ 03363 / ocel typ 03364 Připojení - spodní Závit - M 20x1,5 nebo G 1/2 Přesnost - 1,6% Stupeň krytí - IP 40 Stupnice - v kPa, Mpa - na zakázku v barech (bez příplatku) Rozsahy u typu 03363: -100...0; -100...+60; -100...+150; -100...+300; -100...+500; -100...+900 kPa 0...100; 0...160; 0...250; 0...400; 0...600 kPa 0...1; 0...1,6; 0...2,5; 0...4; 0...6, 0...10 Mpa Rozsahy u typu 03364: 0…100; 0...160; 0...250; 0...40; 0...600 kPa 0...1; 0...1.6; 0...2.5; 0...4; 0...6; 0...10; 0...16; 0...25; 0...40; 0...60; 0...100 Mpa
NG 160 mm / SPODNÍ PŘIPOJENÍ
Typ : 03365 rozsahy do 10 Mpa (včetně vakuometrů a manovakuometrů) Typ : 03366 rozsahy do 100 Mpa
URČENÝ PRO VNITŘNÍ MONTÁŽ S DVOJITÝM VYSÍLAČEM Průměr pouzdra - 160 mm Materiál pouzdra – nerezové pouzdro / bajonetové Průzor - sklo Materiál péra - bronz typ 03365 / ocel typ 03366 Připojení - spodní Závit - M 20x1,5 nebo G 1/2 Přesnost - 1,6% Stupeň krytí - IP 40 Stupnice - v kPa, Mpa - na zakázku v barech (bez příplatku) Rozsahy u typu 03365: -100...0; -100...+60; -100...+150; -100...+300; -100...+500; -100...+900 kPa 0...100; 0...160; 0...250; 0...400; 0...600 kPa 0...1; 0...1,6; 0...2,5; 0...4; 0...6, 0...10 Mpa Rozsahy u typu 03366: 0...100; 0...160; 0...250; 0...400; 0...600 kPa 0...1; 0...1.6; 0...2.5; 0...4; 0...6; 0...10; 0...16; 0...25; 0...40; 0...60; 0...100 Mpa
NG 160 mm / ZADNÍ PŘIPOJENÍ
Typ : 13364 s jednoduchým vysílačem Typ : 13365 s dvojitým vysílačem
URČENÝ PRO VNITŘNÍ MONTÁŽ S PŘEDNÍ PŘÍRUBOU (MOŽNÉ I BEZ PŘÍRUBY) Průměr pouzdra - 160 mm Materiál pouzdra – hliníkový odlitek Průzor - sklo Materiál péra – ocel typ 13364 / bronz typ 13365 Materiál příruby – černě lakovaná ocel Připojení - zadní Závit - M 20x1,5 nebo G 1/2 Přesnost - 1,6% Stupeň krytí - IP 40 Stupnice - v kPa, Mpa - na zakázku v barech (bez příplatku) Rozsahy u typu 13364: 0...100; 0...160; 0...250; 0...400; 0...600 kPa 0...1; 0...1,6; 0...2,5; 0...4; 0...6, 0...10; 0…16; 0…25; 0…40; 0…60; 0…100 Mpa Rozsahy u typu 13365: 0…100; 0…160; 0…250; 0…400; 0…600 kPa 0…1; 0…1.6; 0…2.5; 0…4; 0…6; 0…10 Mpa

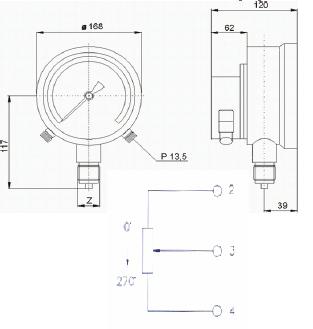

NG 160 mm / SPODNÍ PŘIPOJENÍ
Typ : 03361
URČENÝ PRO VENKOVNÍ MONTÁŽ S JEDNODUCHÝM VYSÍLAČEM Průměr pouzdra - 160 mm Materiál pouzdra – hliníkový odlitek Průzor - sklo Materiál péra – bronz Připojení - spodní Závit - M 20x1,5 nebo G 1/2 Přesnost - 1,6% Stupeň krytí - IP 65 Stupnice - v kPa, Mpa) - na zakázku v barech (bez příplatku) -100...0; -100...+60; -100...+150; -100...+300; -100...+500; -100...+900 kPa 0...100; 0...160; 0...250; 0...400; 0...600 kPa 0...1; 0...1.6; 0...2.5; 0...4; 0...6; 0...10 Mpa

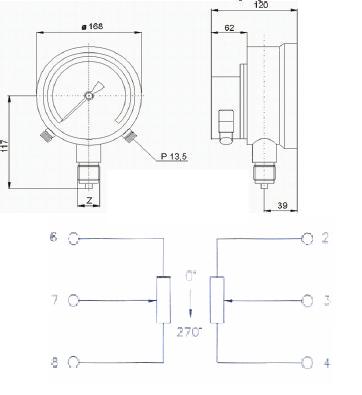

NG 160 mm / SPODNÍ PŘIPOJENÍ
Typ : 03362 rozsahy do 10 Mpa (včetně vakuometrů a manovakuometrů) Typ : 03362 A rozsahy do 100Mpa
URČENÝ PRO VENKOVNÍ MONTÁŽ S DVOJITÝM VYSÍLAČEM Průměr pouzdra - 160 mm Materiál pouzdra – hliníkový odlitek Průzor - sklo Materiál péra - bronz typ 03362 / ocel typ 03362 A Připojení - spodní Závit - M 20x1,5 nebo G 1/2 Přesnost - 1,6% Stupeň krytí - IP 65 Stupnice - v kPa, Mpa - na zakázku v barech (bez příplatku) Rozsahy u typu 03362: -100...0; -100...+60; -100...+150; -100...+300; -100...+500; -100...+900 kPa 0...100; 0...160; 0...250; 0...400; 0...600 kPa 0...1; 0...1,6; 0...2,5; 0...4; 0...6, 0...10 Mpa Rozsahy u typu 03362 A: 0...100; 0...160; 0...250; 0...400; 0...600 kPa 0…1; 0…1.6; 0…2.5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60; 0…100 Mpa

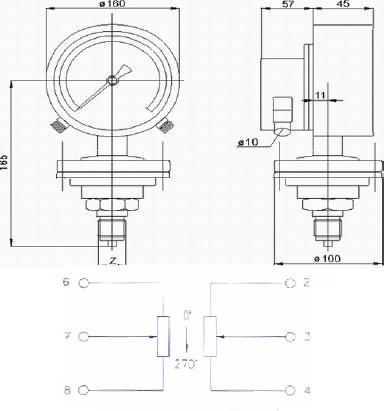

NG 160 mm / SPODNÍ PŘÍRUBA S ODDĚLOVACÍ MEMBRÁNOU
Typ : 03391 s jednoduchým vysílačem Typ : 03392 s dvojitým vysílačem
URČENÝ PRO VNITŘNÍ MONTÁŽ ZÁKLADNÍ PROVEDENÍ (spodní příruby a membrány) Průměr pouzdra - 160 mm Materiál pouzdra - šedá litina Průzor - sklo Měřící prvek - membrána Připojení - spodní Závit - M 20x1,5 nebo G 1/2 Přesnost - 1,6% Stupeň krytí - IP 40 Vrchní část příruby – ocelová Spodní část příruby – ocelová Oddělovací membrána - ocelová Stupnice - v kPa, Mpa - na zakázku v barech (bez příplatku) Prostředí - vnitřní montáž Rozsahy u typu 03365: -100...0; -100...+60; -100...+150; -100...+300; -100...+500; -100...+900 kPa 0...100; 0...160; 0...250; 0...400; 0...600 kPa 0...1; 0...1,6; 0...2,5 Mpa Jiná materiálová a připojovací provedení příruby a oddělovací membrány na základě poptávky a nabídky.
